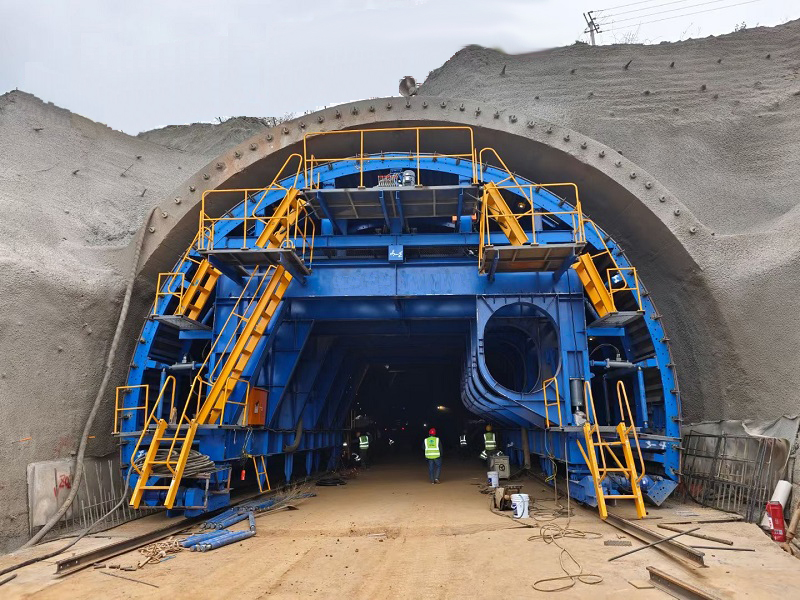

隧道襯砌臺車是隧道施工中用于二次襯砌混凝土澆注的關鍵設備，以下將從其類型、結構組成、工作原理及優勢這幾個維度展開介紹：
主要類型

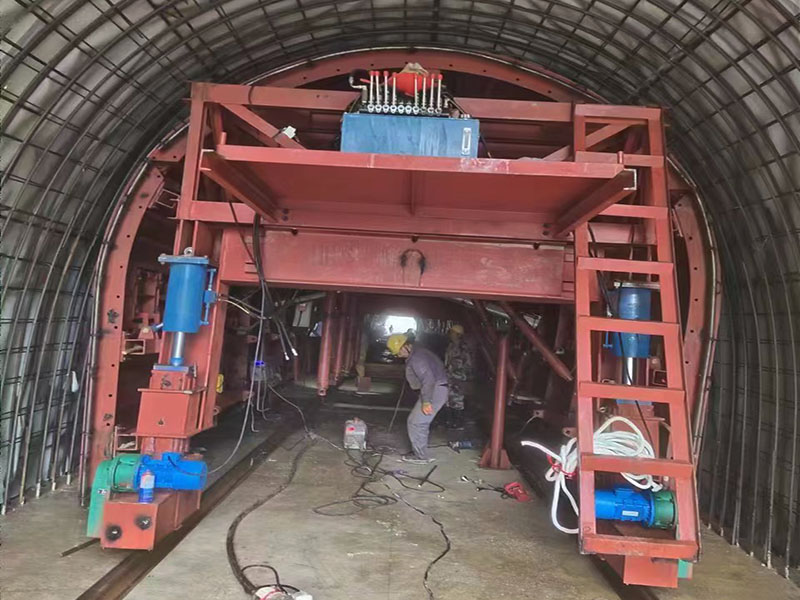

- 簡易襯砌臺車：一般為鋼拱架式，使用標準組合鋼模板，可不設自動行走，采用外動力拖動，脫立模板全部人工操作，勞動強度大，常用于短隧道施工。
- 全液壓自動行走襯砌臺車：設計為整體鋼模板、液壓油缸脫立模，施工中靠絲桿千斤支撐，電動減速機或油缸步進式自動行走，采用砼輸送泵車灌注，用于中長隧道施工，對施工進度和砼表面質量要求較高。

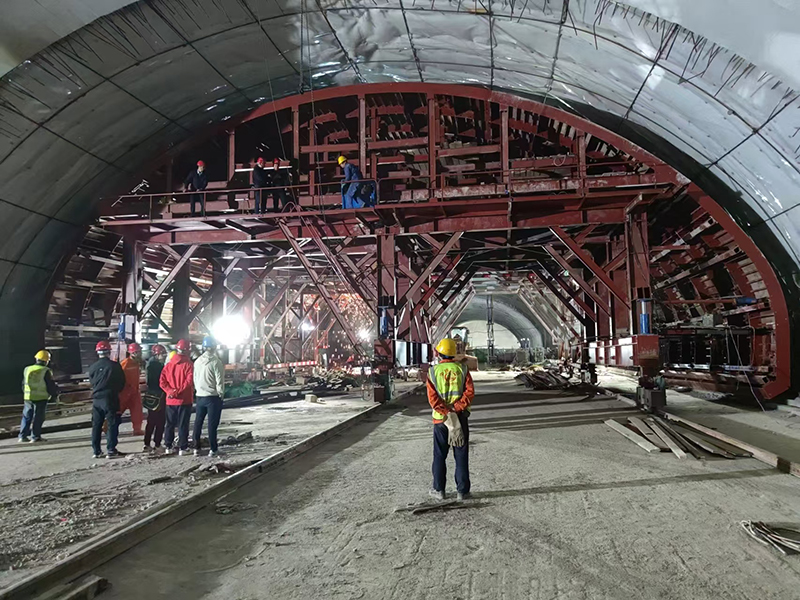

- 網架式襯砌臺車：臺車門架在施工中為不受力件，模板支撐件為邊模拱腳的頂?shù)亟z桿千斤，門架只在脫立模、行走時受力，用于大跨度隧道和地下洞室施工。

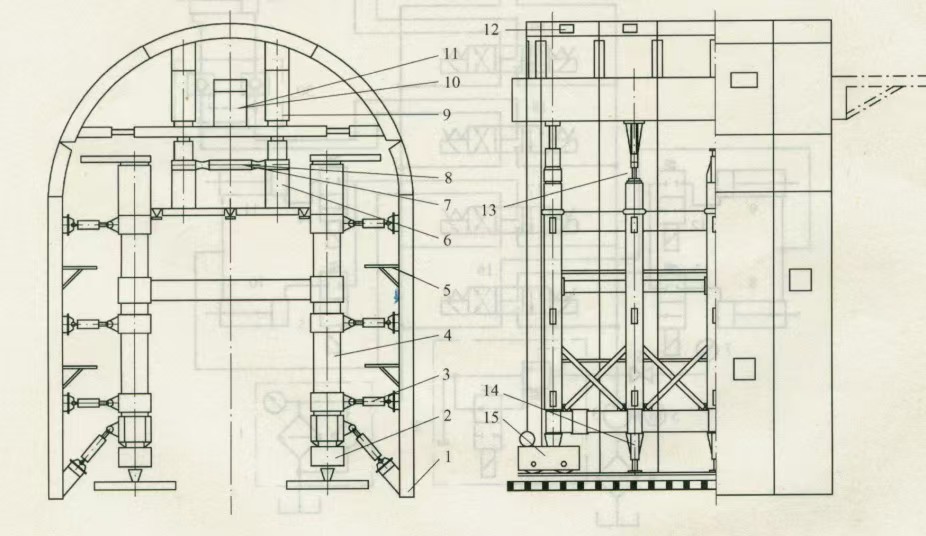

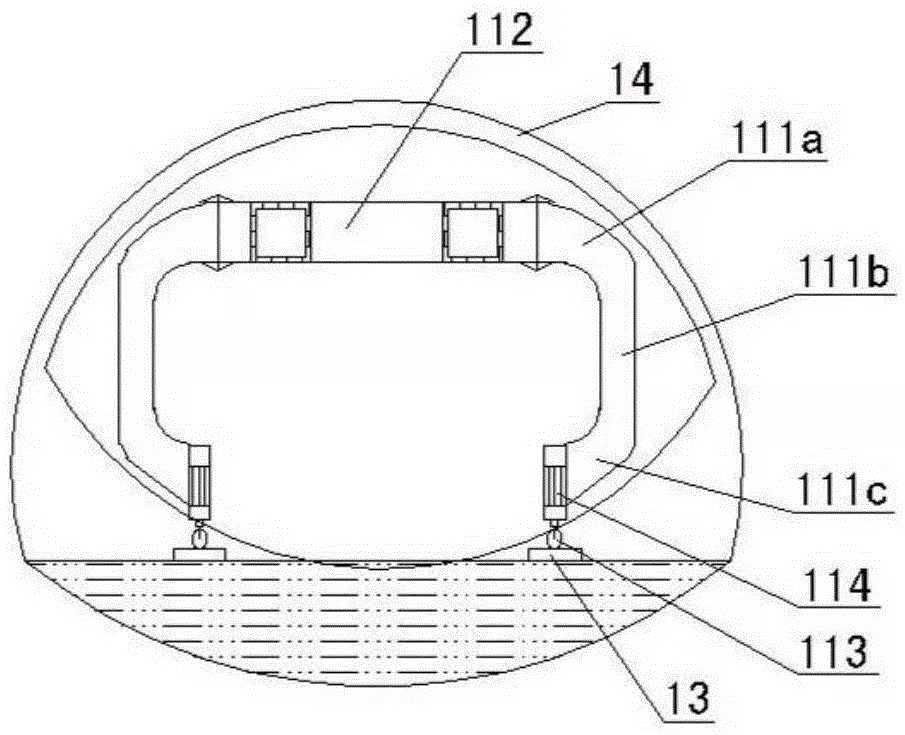

結構組成
- 模板系統：根據隧道形狀設計，用于成型隧道襯砌混凝土，有組合鋼模板或整體鋼模板等形式。?
- 門架支撐系統：主要起承重作用，如簡易襯砌臺車的鋼拱架、全液壓襯砌臺車和網架式襯砌臺車的門架結構。
.
- 液壓系統：全液壓自動行走襯砌臺車和網架式襯砌臺車配備液壓系統，用于控制模板的頂升、平移、收立模等動作。
.
- 行走系統：包括電動減速機自動行走或油缸步進式自動行走裝置，使臺車能在軌道上移動到指定位置進行襯砌作業。
工作原理
臺車就位后，通過模板頂升機構將臺車頂起，左右平移機構調節模板至隧道中心，收立模機構撐起兩邊側模，臺車兩端封閉后開始混凝土澆筑。待混凝土凝固，兩邊側模收起，頂升機構放下完成脫模，然后臺車向前移動一個工位，進入下一個循環。
優勢
- 提高施工效率：相比傳統的人工襯砌方式，襯砌臺車能夠快速、高效地完成隧道襯砌作業，大大縮短了施工周期。
- 保證施工質量：模板強度大、穩定性好，能確保隧道襯砌的尺寸精度和表面平整度，避免出現跑模、變形等問題，提高了襯砌的質量。
